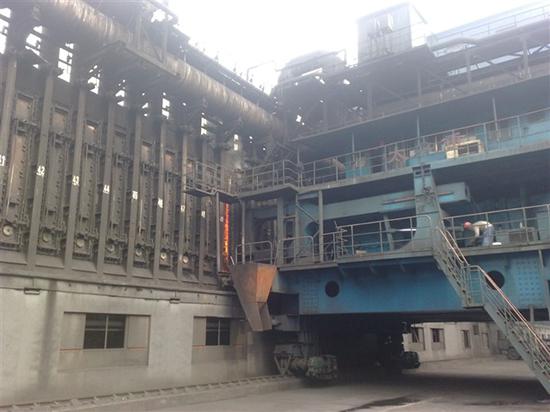

焦?fàn)t出焦的大量高溫含塵煙氣，經導焦槽上大型吸氣罩捕集后，通過接口翻板閥進入集塵主管，送入蓄熱式冷卻器冷卻，然后進入袋式除塵器凈化。凈化后的煙氣通過風機、消yin器及煙囪排入大氣。含塵氣體從布袋除塵器入口進入后，由導流管進入各單元室，在導流裝置的作用下，大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流均勻進入各倉室過濾區，過濾后的潔凈氣體透過濾袋經上箱體、提升閥、排風管排出。
隨著過濾工況的進行，當除塵布袋表面積塵達到一定厚度時，由清灰控制裝置(差壓或定時、手動控制) 按設定程序關閉提升閥，控制當前單元離線，并打開電磁脈沖閥噴吹，抖落濾袋上的粉塵。落入灰斗中的粉塵經由卸料閥排出后，利用輸灰系統送出。通過布袋除塵器和冷卻器捕集下來的粉塵經氣動雙層排灰閥進入刮板輸送機，再由斗式提升機將粉塵送入粉塵倉，后由加濕卸灰機定期將粉塵裝入汽車運出。為節省電能，在通風機和電機之間配置了調速型液力偶合器，通過摩電道將信號傳輸?shù)匠龎m站地面控制系統，通風機由低速轉為高速時產生較大的吸力，將粉塵抽到除站進行處理，推焦后，偶合器勺管由高位轉為低位，風機由高速變?yōu)榈退佟?/span>
焦化廠除塵器改造的幾種方案
1）對原電除塵器加高，增加集塵面積。
主要改造內容：加高殼體，更換陰、陽極系統及其振打裝置，更換頂板，改造進出口喇叭，更換高壓供電裝置（若原電源容量足夠，可省略），改造低壓供電裝置，更換電纜橋架。
2）在原電除塵器殼體內重新布局，通過充分利用內部空間增加電場，增加集塵面積。
主要改造內容：更換陰、陽極系統及其振打裝置，更換頂板，增加高壓供電裝置，改造低壓供電裝置，改造電纜橋架。
3)利用原電除塵器出口端的空地，增加電場，增加集塵面積。
主要改造內容：增加后加電場的土建；增加后加電場的殼體；增加后加電場的陰、陽極系統及其振打裝置；改造出口喇叭；改造出口煙道；增加高壓供電裝置；改造低壓供電裝置；改造電纜橋架。
4）利用原電除塵器進口端的空地，增加電場，增加集塵面積。
主要改造內容：增加前加電場的土建；增加前加電場的殼體；增加前加電場的陰、陽極系統及其振打裝置；改造進口喇叭；改造進口煙道；增加高壓供電裝置；改造低壓供電裝置；改造電纜橋架。
5）利用原電除塵器側面空地，加寬電除塵器，增加集塵面積。
主要改造內容：增加加寬電場的土建；增加加寬電場的殼體；增加加寬電場的陰、陽極系統及其振打裝置；改造進出口喇叭；改造進出口煙道；增加（或更換）高壓供電裝置；改造低壓供電裝置；改造電纜橋架。
6）利用原兩列電除塵器中間走道，加寬電除塵器，增加集塵面積。
主要改造內容：增加加寬電場的灰斗；增加加寬電場的陰、陽極系統及其振打裝置；改造進出口喇叭；改造進出口煙道；增加高壓供電裝置；改造低壓供電裝置；改造電纜橋架。
上述口中典型布局，可以單獨使用，也可以組合使用，于是可以演變出多種布局。實際應用中，大多是上述6中典型布局的某一種組合。不難看出，增加相同的集塵面積，可能有不同的幾種組合。組合不同，改造內容不同，投資也就不同。所以，應根據場地條件靈活組合，既實現改造目標，又達到經濟的目的。
