1.工藝條件

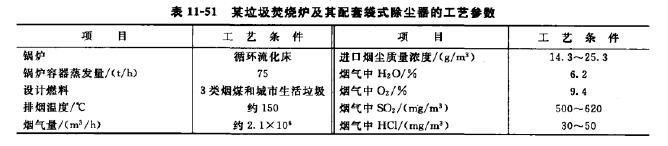

某垃圾焚燒爐及其配套袋式除塵器的工藝條件見表11-51。

2.袋式除塵器主要設計參數

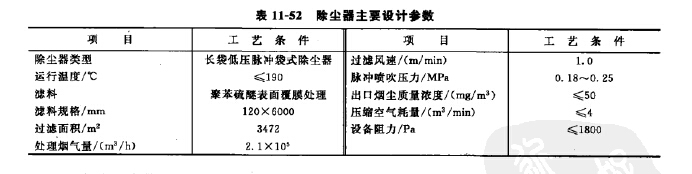

除塵器主要設計參數見表11-52。

3.有關設計說明

(1)沉降室在此工程中，考慮到設備占地等因素，袋式除塵器內置沉降室設計為18«nX 5.6111>
210000/(3X5. 6X2. 7) =3. 76m/s 根據斯托克斯定律，不同粒徑塵粒的沉降速度可用下式計算求得：


由此式可得：

同樣可以得出：6(Vm粒徑塵粒的沉降效率為7.56%，20
(2)濾料濾料應根據含塵氣體特性、粉塵性狀、除塵器清灰方式及其他特殊要求選用。 脈沖噴吹清灰是以壓縮空氣為動力，利用脈沖噴吹機構在瞬間釋放壓縮氣流誘導數倍的二

次空氣高速進入濾袋，使濾袋急速鼓脹，它是依靠沖擊振動和反向氣流沖刷的一種清灰方式， 屬于強淸灰類型。此種淸灰方式常用帶框架的外濾圓袋或扁袋，要求選用厚實、耐磨、抗張力 強的濾料，因此，宜選用針刺氈。

結合煙氣特性，濾料須考慮有較好的耐酸、耐堿性能?？紤]到城市生活垃圾隨季節變化、 來源具有較大的不穩定性，出U煙溫常較設計值高，選用濾料時宜考慮長期耐溫170X：，瞬間 耐溫200X：。垃圾焚燒爐產生的煙氣含濕量一般為5%~10%，加之前配半干法脫硫系統中加 人了大量的水，煙氣含濕量會進一步增加，選用的濾料應有較好的水解穩定性。綜合上述各 點，本工程采用聚苯硫醚（PPS)表面覆膜處理技術。

(3)過濾風速、過濾面積采用較低的過濾風速可使袋式除塵器保持適當?shù)膲毫岛洼^低 的清灰頻率，從而取得較長的濾袋壽命和較低的出口煙塵濃度。基于此原因，目前設計中過濾 風速的選取有逐漸減小的趨勢。本設計選用的過濾風速為1.0m/min„

過濾面積按下式計算

(4)濾袋長度借鑒國外相關設計，脈沖清灰可用的濾袋長度為5?6m甚至更長，這樣 可在同樣的過濾風速下所用的濾袋數量較少，從而占地面積較小，需要的骨架、噴吹管、脈沖 閥也較少。經過試驗，本設計選用的濾袋長度為6nu

(5)噴吹壓差袋式除塵器清灰有定阻清灰、定時淸灰等方式，定時淸灰不具有隨工況變 化而自動更改設定周期的功能，有可能過度清灰或淸灰不及時。定阻清灰可隨工況變化而自動 更改設定周期，如果合理選擇除塵器壓差就能達到較理想的清灰效果。噴吹壓差的合理選取較 為重要，一方面要不至于過度淸灰，另一方面不能讓除塵器壓差過大而增加引風機的負荷。根 據纖維層壓損的宏觀分析，壓力損失可由下式表達
式中，為淸潔纖維層阻力，由達西（Darcy)公式可表示為么九sQHko ; G為常 數，可由計算或試驗確定；H為纖維層厚度，m; w為過濾風速，m/S> 4/>2為纖維層過濾狀 態阻力，同樣由達西（Darcy)公式可表示為A/>is =C2Cot^» C2為常數，可由計算或試驗確 定》如為含塵氣體初始速度，m/S> t為過濾時間，s。

(6)其他

①根據選用的脈沖閥及濾料特性，設計中將除塵器分成16室，每根噴吹管帶12只濾袋。

②脈沖閥生產廠商提供的參數為每只濾袋耗氣量81. 3L/s,設定脈沖閥噴吹時間為0. Is/ 次，計算得每個噴吹周期耗氣量為62. 4m3。

③因以下原因，袋式除塵器應設置旁路煙道：a.國內城市生活垃圾熱值較低，如我國南 方地區一般為4500kJ/kg左右，燃燒時有的鍋爐需加油助燃，為防止油灰堵塞濾料纖維孔隙， 燃油時的煙氣應考慮走旁路S b.不脫琉時，由于煙氣中酸性氣體的濃度較高，酸露點較低， 而脫琉生成CaCl2、CaSOj,極易吸潮，此時應考慮濾袋運行溫度高于酸露點20?30t> c.當 煙氣溫度超過濾料高承受溫度時應走旁路。

4.運行情況

根據調試，設定噴吹壓力0.22MPa,噴吹以壓差控制為主，袋式除塵器前后設定壓差為 1600Pa,每只脈沖閥噴吹時間設定為0.1s/次，考慮到過濾風速及氣壓回升，2個噴吹管噴吹 間隔時間設定為6s，2室噴吹間隔時間設定為40s。實際運行1年多的情況顯示，噴吹清灰效 果較好，袋底壓力為1400Pa左右，煙塵排放質量濃度平均為42.1mg/rn3，每個噴吹周期為 30min,耗氣量約2. lmVmin。運行至今，除少量濾袋由于箱體設計原因與箱體壁相碰而破損 外，基本無損傷。從理論上分析，覆PTFE薄膜的濾料應當具有優越性，但從實際情況來看， 由于廠家生產工藝等原因，在運行一段時間后可能產生脫膜現象，這時使用效果并不好。

5.待解決的問題

(1)垃圾焚燒爐發展相當迅速，焚燒垃圾種類也較復雜，如何根據各類垃圾選擇經濟適用 的濾料值得研究。

(2)前置半干法脫硫系統的煙氣含濕量很大或煙氣中含塵量很大時，設計適應這些工況的 袋式除塵器值得探討。
