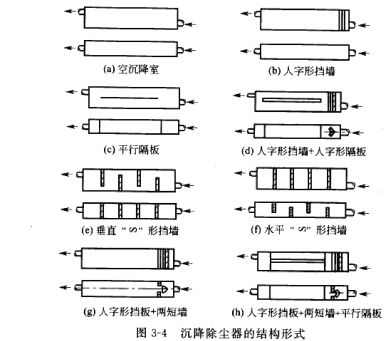

沉降除塵器的結構形式.為提高除塵效率，一般都加設各種擋塵裝置，如圖3-4、圖3-5 所示。根據實驗，以采用人字形擋板和平行隔板結構形式的除塵效率較高，一般，比空沉降 除塵器提高15%。
也可加設噴水裝置提高除塵效率。如以電廠鍋爐煙塵為試樣，在進口氣速為0.538m/s時，
除塵效率為77.6%，加設噴水裝置后除塵效率達88. 3%.
沉降除塵器的外形尺寸可由下式近似 確定。
L=— (3-5) …
H = 0. 5 a/F"?VF" (3-6)
F-^ = BL (3-7)
^ m
式中 L-枚度，m;
(1)除塵效率
對各種粒徑的塵粒的分級除塵效率w可按下式求出：
Vk = (Lvc/vH) X 100% (3-8)
在實際中，由于含塵氣體在沉降除塵器內流動時，氣流的湍流和其他因素會千擾正常的 沉降.尤其是對小直徑的塵粒，除塵效率比計算的要低些，
B——寬度，m;
H——高度t m；
廠——有效截面積，
-沉降除塵器內的氣流速度，m/s; v亡^"塵粒的沉降速度，m/s9
(2>壓力損失
^C^+LS^Vp (39)
式中——含塵氣體通過沉降除塵器的壓力損失，Pa;
^——含塵氣體進人沉降除塵器的速度，
——含塵氣體離開沉降除塵器的速度，m/s,
P-含塵氣體的密度，kg/m3。
—般，含塵氣體通過沉降除塵器的壓力損失為50?lOOPa。

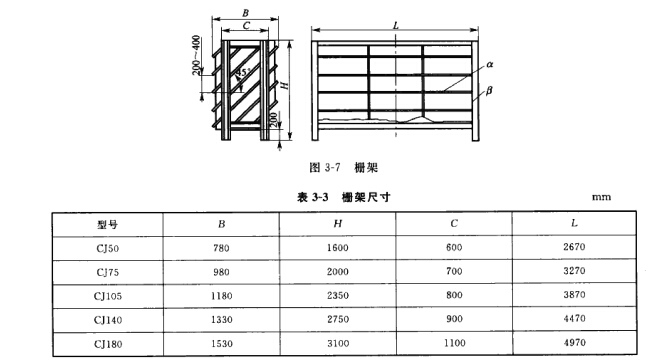

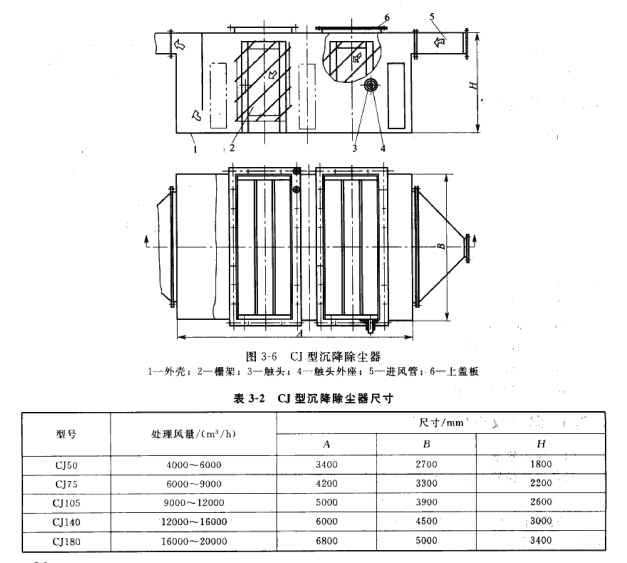

CJ型沉降除塵器如圖3-6所示，尺寸見表3-2a為了沉降細小粉塵，提高除塵效率，在 沉降室內增設柵架，柵架結構如圖3-7所示，尺寸見表3-3d柵架上裝有傾斜的平板，有利 于粉塵沉降。
在外殼上，對著柵架裝有觸頭，定時敲打觸頭，振動?xùn)偶芮寤襘在外殼上，還設有工作 門，以便人工清灰D如粉塵量大*也可安裝灰斗D
CJ型沉降除塵器的含塵氣體速度為0. 2?0. 4m/So (2)高爐沉降除塵器

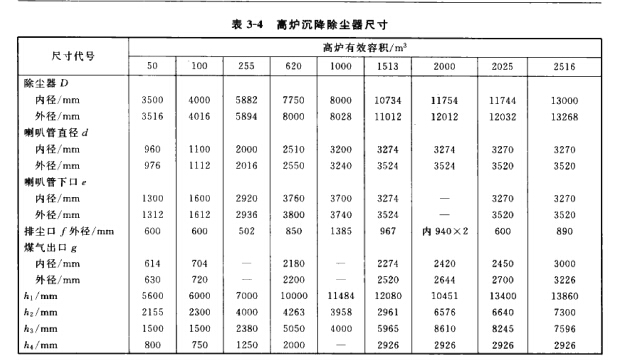

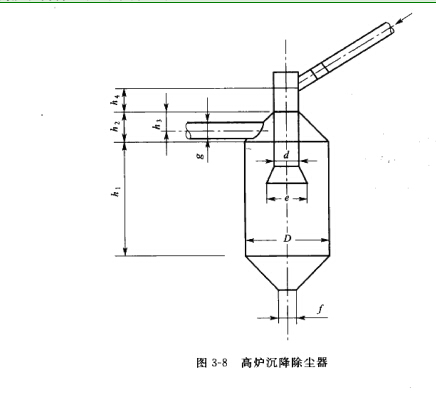

髙爐沉降除塵器的結構尺寸見圖3-8和表3-4。
典型高爐沉降除塵器的技術數據如下。
①沉降除塵器的直徑應保證煤氣在標準狀態下的流速不超過0. 6?1. Om/s.
②沉降除塵器直筒的高度，要能使煤氣停留時間不小于12?15%
③沉降除塵器下部圓錐面與水平面的夾角應大于50°„

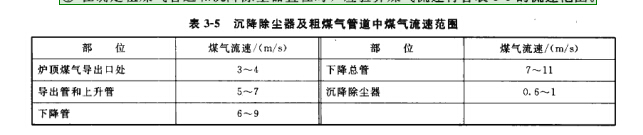

CD在確定粗煤氣管道和沉降除塵器直徑時，應驗算煤氣流速符合表3-5的流速范圍.
⑤下降管直徑按在1ST：時煤氣流速iOm/S以下設計。
⑥沉降除塵器內喇叭管垂直傾角5°5°，下口直徑按除塵器直徑0. 55?0. 7倍設計， 喇叭管上部直徑長度為管徑的4倍。
⑦髙爐沉降除塵器必須安裝超壓泄放裝置，
